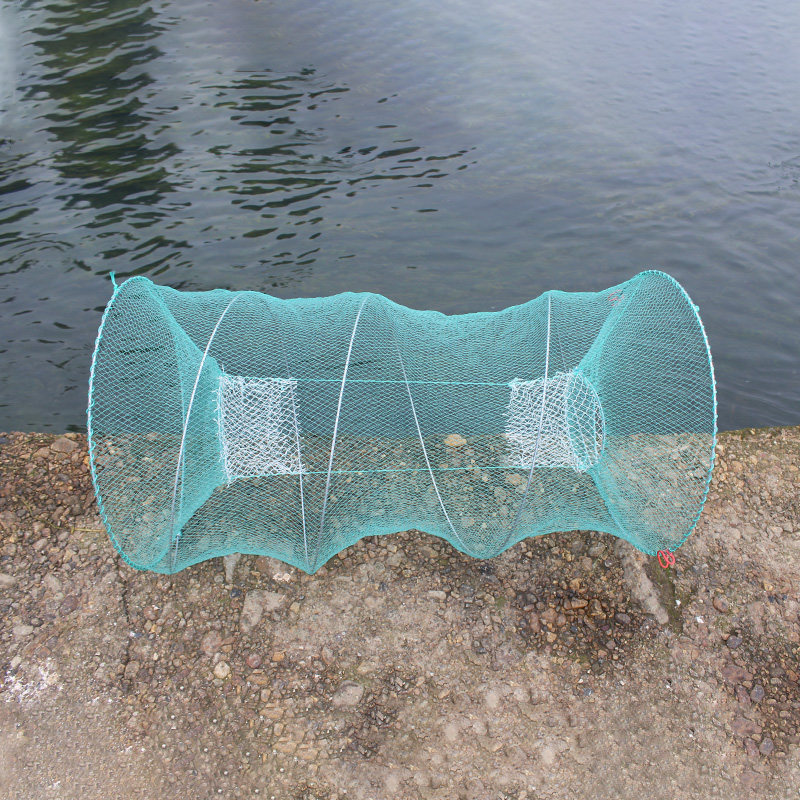

  本实用新型涉及捕鱼器具技术领域，且公开了一种新型捕鱼鱼笼，包括鱼笼支架，鱼笼支架的外部固定连接有渔网，鱼笼支架内部的临近两角分别固定连接有顶部底座，顶部底座的中部活动连接有顶部支撑杆，顶部支撑杆的一端固定连接有限位圆环板，限位圆环板的内部活动连接有弹簧，限位圆环板的一侧固定连接有驻停杆。该新型捕鱼鱼笼，通过限位头在限位圆环板中在弹簧的弹性作用下往返运动，实现了鱼从限位圆环板内部进来时，自动调节进出口大小的效果，加大了可捕获鱼的大小范围，在驻停杆的作用下鱼不易靠近限位圆环板中部的出口，且限位头的形

  (19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 212852233 U (45)授权公告日 2021.04.02 (21)申请号 6.0 (22)申请日 2020.06.09 (73)专利权人 刘婷婷 地址 362100 福建省泉州市惠安县崇武镇 莲岛西路532号 (72)发明人 牛桂兵 (51)Int.Cl. A01K 69/08 (2006.01) A01K 75/00 (2006.01) 权利要求书1页 说明书3页 附图3页 (54)实用新型名称 一种新型捕鱼鱼笼 (57)摘要 本实用新型涉及捕鱼器具技术领域，且公开 了一种新型捕鱼鱼笼，包括鱼笼支架，鱼笼支架 的外部固定连接有渔网，鱼笼支架内部的临近两 角分别固定连接有顶部底座，顶部底座的中部活 动连接有顶部支撑杆，顶部支撑杆的一端固定连 接有限位圆环板，限位圆环板的内部活动连接有 弹簧，限位圆环板的一侧固定连接有驻停杆。该 新型捕鱼鱼笼，通过限位头在限位圆环板中在弹 簧的弹性作用下往返运动，实现了鱼从限位圆环 板内部进来时，自动调节进出口大小的效果，加 大了可捕获鱼的大小范围，在驻停杆的作用下鱼 不易靠近限位圆环板中部的出口，且限位头的形 U 状，使鱼即使到了出口也出不去，解决了鱼会逃 3 出的问题，增大了捕获量。 3 2 2 5 8 2 1 2 N C CN 212852233 U 权利要求书 1/1页 1.一种新型捕鱼鱼笼，包括鱼笼支架(1)，所述鱼笼支架(1)的外部固定连接有渔网 (2)，其特征是：所述鱼笼支架(1)内部的临近两角分别固定连接有顶部底座(3)，所述顶 部底座(3)的中部活动连接有顶部支撑杆(4)，所述顶部支撑杆(4)的一端固定连接有限位 圆环板(5)，所述限位圆环板(5)的内部活动连接有弹簧(6)，所述限位圆环板(5)的一侧固 定连接有驻停杆(7)，所述限位圆环板(5)的一侧底部固定连接有底部支撑杆(9)，所述底部 支撑杆(9)的底端活动连接有底部底座(8)，所述鱼笼支架(1)的底部两端分别固定连接有 固定头(10)，所述固定头(10)的内部活动连接有活动杆(11)，所述活动杆(11)的两端固定 连接划水轮(12)，所述活动杆(11)的中部固定连接有抖动轮板(13)，所述限位圆环板(5)的 内部活动连接有位于弹簧(6)里侧的限位头(14)。 2.依据权利要求1所述的一种新型捕鱼鱼笼，其特征是：所述鱼笼支架(1)为六棱柱， 且每个侧面内部都有顶部底座(3)、顶部支撑杆(4)、限位圆环板(5)、弹簧(6)、驻停杆(7)和 限位头(14)。 3.依据权利要求1所述的一种新型捕鱼鱼笼，其特征是：所述限位圆环板(5)内部的 宽度大于限位头(14)的宽度，且长度小于限位圆环板(5)的半径，所述限位头(14)的表面为 滑坡型，且一侧开设有槽。 4.依据权利要求1所述的一种新型捕鱼鱼笼，其特征是：所述抖动轮板(13)的高度的 一半大于活动杆(11)到鱼笼支架(1)的高度。 5.依据权利要求1所述的一种新型捕鱼鱼笼，其特征是：所述驻停杆(7)的一端表面 锋利。 6.依据权利要求1所述的一种新型捕鱼鱼笼，其特征是：所述限位头(14)的数量为六 个。 2 2 CN 212852233 U 说明书 1/3页 一种新型捕鱼鱼笼 技术领域 [0001] 本实用新型涉及捕鱼器具技术领域，具体为一种新型捕鱼鱼笼。 背景技术 [0002] 在渔民捕鱼时，常常使用鱼笼来进行捕鱼，但是传统鱼笼过于庞大，而且鱼易逃 出，导致捕获的量少，在鱼笼上，进鱼口的大小都是固定的，大于进鱼口的鱼无法被捕捉。 [0003] 捕鱼时，鱼会在鱼笼里到处乱窜，在回收鱼笼时，鱼笼移动时，进鱼口会与鱼笼内 另外的地方移动的画面不同，此时鱼会从进鱼口逃出，造成捕获的鱼儿偏少，浪费了饵料，降 低了劳动效率；在饵料放入鱼笼后，饵料只能在水流的作用下轻微抖动，散发饵料气味的效 果差，吸引的鱼量少；在下放鱼笼时，鱼笼沉底的速度慢，且拉出鱼笼的时候，在水压的作用 下，拉出费力，易损坏鱼笼的网状部位。 实用新型内容 [0004] 针对现有捕鱼鱼笼的不足，本实用新型提供了一种新型捕鱼鱼笼，具备防逃出，易 升降的优点，解决了上述背景技术提出的问题。 [0005] 本实用新型提供如下技术方案：一种新型捕鱼鱼笼，包括鱼笼支架，所述鱼笼支架 的外部固定连接有渔网，所述鱼笼支架内部的临近两角分别固定连接有顶部底座，所述顶 部底座的中部活动连接有顶部支撑杆，所述顶部支撑杆的一端固定连接有限位圆环板，所 述限位圆环板的内部活动连接有弹簧，所述限位圆环板的一侧固定连接有驻停杆，所述限 位圆环板的一侧底部固定连接有底部支撑杆，所述底部支撑杆的底端活动连接有底部底 座，所述鱼笼支架的底部两端分别固定连接有固定头.所述固定头的内部活动连接有活动 杆，所述活动杆的两端固定连接划水轮，所述活动杆的中部固定连接有抖动轮板，所述限位 圆环板的内部活动连接有位于弹簧里侧的限位头。 [0006] 优选的，所述鱼笼支架为六棱柱，且每个侧面内部都有顶部底座、顶部支撑杆、限 位圆环板、弹簧、驻停杆和限位头。 [0007] 优选的，所述限位圆环板内部的宽度大于限位头的宽度，且长度小于限位圆环板 的半径，所述限位头的表面为滑坡型，且一侧开设有槽。 [0008] 优选的，所述抖动轮板的高度的一半大于活动杆到鱼笼支架的高度。 [0009] 优选的，所述驻停杆的一端表面锋利。 [0010] 优选的，所述限位头的数量为六个。 [0011] 与现有捕鱼鱼笼对比，本实用新型具备以下有益效果： [0012] 1、该新型捕鱼鱼笼，通过限位头在限位圆环板中在弹簧的弹性作用下往返运动， 实现了鱼从限位圆环板内部进来时，自动调节进出口大小的效果，加大了可捕获鱼的大小 范围，在驻停杆的作用下鱼不易靠近限位圆环板中部的出口，且限位头的形状，使鱼即使到 了出口也出不去，解决了鱼会逃出的问题，增大了捕获量。 [0013] 2、该新型捕鱼鱼笼，通过划水轮在重力和水的作用下旋转，带动活动杆上的抖动 3 3 CN 212852233 U 说明书 2/3页 轮板，抖动轮板拍打渔网，使渔网中的饵料抖动，更好的在水中释放饵料的气味，吸引更加多 的鱼群，增加捕获量，提高劳动效率，节省了饵料成本。 [0014] 3、该新型捕鱼鱼笼，通过划水轮在重力和水的作用下旋转，加快了鱼笼本身的下 降速度，在回收鱼笼时，在拉力和水的作用下划水轮旋转，便于拉出。 附图说明 [0015] 图1为本实用新型结构正视剖开示意图； [0016] 图2为本实用新型结构剖开示意图； [0017] 图3为本实用新型部分结构剖开示意图； [0018] 图4为本实用新型限位头结构示意图； [0019] 图5为本实用新型划水轮结构示意图。 [0020] 图中：1、鱼笼支架；2、渔网；3、顶部底座；4、顶部支撑杆；5、限位圆环板；6、弹簧；7、 驻停杆；8、底部底座；9、底部支撑杆；10、固定头；11、活动杆；12、划水轮；13、抖动轮板；14、 限位头。 具体实施方式 [0021] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。 [0022] 请参阅图1-5，一种新型捕鱼鱼笼，包括鱼笼支架1，鱼笼支架1的外部固定连接有 渔网2，鱼笼支架1内部的临近两角分别固定连接有顶部底座3，顶部底座3的中部活动连接 有顶部支撑杆4，顶部支撑杆4的一端固定连接有限位圆环板5，限位圆环板5的内部活动连 接有弹簧6，限位圆环板5的一侧固定连接有驻停杆7，驻停杆7的一端表面锋利，使鱼不易靠 近出口，限位圆环板5的一侧底部固定连接有底部支撑杆9，底部支撑杆9的底端活动连接有 底部底座8，鱼笼支架1的底部两端分别固定连接有固定头10.固定头10的内部活动连接有 活动杆11，活动杆11的两端固定连接划水轮12，活动杆11的中部固定连接有抖动轮板13，抖 动轮板13的高度的一半大于活动杆11到鱼笼支架1的高度，使抖动轮板13能够接触到渔网2 的底部，更好的抖动饵料，限位圆环板5的内部活动连接有位于弹簧6里侧的限位头14，鱼笼 支架1为六棱柱，且每个侧面内部都有顶部底座3、顶部支撑杆4、限位圆环板5、弹簧6、驻停 杆7和限位头14，使各个方向来的鱼都可以被捕捉到，限位圆环板5内部的宽度大于限位头 14的宽度，且长度小于限位圆环板5的半径，限位头14的表面为滑坡型，且一侧开设有槽，使 限位头14在限位圆环板5的内部活动，弹簧6能够卡在限位头14的槽里，更加便于限位头14 的移动，限位头14的数量为六个。 [0023] 工作原理：使用时，使用者拿住鱼笼支架1，在渔网2中放入饵料，再把鱼笼整体扔 进水里，划水轮12在水中通过重力和水的作用下在活动杆11的内部旋转，带动活动杆11上 的抖动轮板13，抖动轮板13拍打渔网2，使渔网2中的饵料抖动，而且在划水轮12的转动下， 更快的下降，到达水底后，鱼会因为饵料的气息，在鱼笼附近聚集，当小鱼通过限位圆环板5 的内部时，鱼头经过限位头14的表面滑进鱼笼支架1的内部，当大鱼通过限位圆环板5的内 4 4 CN 212852233 U 说明书 3/3页 部时，鱼头抵在限位头14上，限位头14通过弹簧6的作用在限位圆环板5中由内部向外部活 动，使大鱼进入，大鱼进入后，限位头14通过弹簧6的作用在限位圆环板5中由外部向内部活 动，限位头14回到原位，收取鱼笼时，拉起鱼笼，鱼笼整体上移，划水轮12在重力和水的作用 下在活动杆11的内部旋转，加快了上移的速度。 [0024] 需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实 体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存 在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖 非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要 素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备 所固有的要素。同时在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、 “长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、 “内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关 系，仅是为便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须 具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。且在本 实用新型的附图中，填充图案仅仅是为了区别图层，不做其他任何限定。 [0025] 尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言， 能够理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修 改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。 5 5 CN 212852233 U 说明书附图 1/3页 图1 6 6 CN 212852233 U 说明书附图 2/3页 图2 图3 7 7 CN 212852233 U 说明书附图 3/3页 图4 图5 8 8
